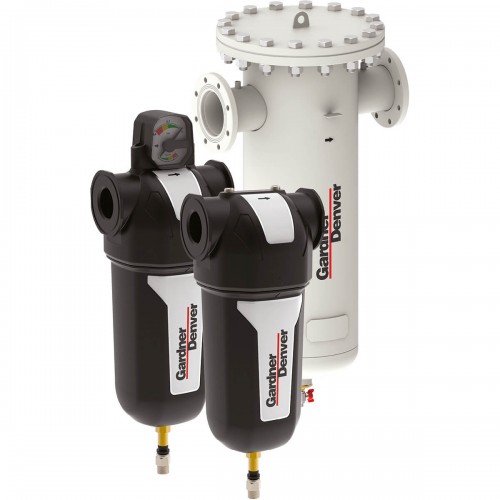

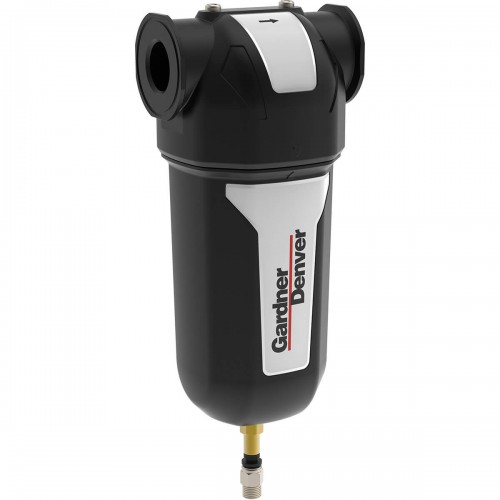

Цельнолитые фильтры серии GDF с производительностью 0,5 – 45 м3/мин
Фильтры серии GDF эффективно удаляют воду и аэрозоли нефтепродуктов, атмосферную пыль и твердые частицы, ржавчину, трубную накипь и микроорганизмы.
0,5 – 45 м3/мин
21 – 1590 куб. фут/мин
Расход при 20° C, 7 бар
Фильтры от Gardner Denver наделены следующими преимуществами и качествами:
- Запатентованный двойной индикатор (входит в стандартное оснащение всех фильтров, кроме угольных и водоотделителей) показывает падение дифференциального давления и экономическую эффективность эксплуатации.
- Запатентованная гладкая вставка направляет воздух в фильтрующий элемент, минимизируя турбулентность и потери давления.
- Полностью алюминиевый прецизионный корпус, изготовленный методом литья под давлением, подходит для эксплуатации в областях, в которых максимальная температура достигает 80°C, а давление — 17 бар.
- Фирменное покрытие внутренних и внешних поверхностей обеспечивает защиту от коррозии в тяжелых промышленных условиях эксплуатации.

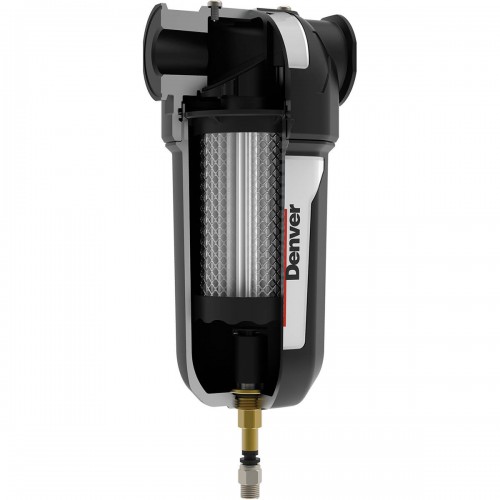

- Фильтрующий элемент с сеткой из нержавеющей стали выдерживает высокое дифференциальное давление и минимизирует ограничение потока.
- Высокоэффективный дренажный слой улучшает отвод жидкости и химическую совместимость.
- Простое визуальное совмещение головки и чаши фильтра обеспечивает точность сборки компонентов и помогает повысить уровень безопасности
Доступные опции:
Автоматический поплавковый дренаж
Входит в стандартное оснащение фильтров серии G и H, а также водоотделителей. Оснащается дренажем для автоматического тестирования.
Sc-12m – поплавковый дренаж
Этот простой тип автоматического дренажа используется для слива конденсата из воздушных баков, фильтров, осушителей воздуха, и т. д. Он оснащается дренажем для ручного тестирования и соединительным ниппелем с компенсационной трубкой. Макс. давление: 16 бар
Ручной дренаж
Ручной дренаж с шариковым клапаном 1/2".
Sc-chrom – дренаж с таймером
Благодаря наличию таймера, который управляет интервалами и продолжительностью операций, этот дренаж получил широкое распространение в отрасли. Макс. давление: 16 бар.
Дренаж с нулевыми потерями
Разработан специально, чтобы снизить до нуля:- расход воздуха благодаря емкостному управлению;
- потребность в техническом обслуживании благодаря запасному комплекту;
- необходимое пространство для установки под баком. Макс. давление: 16 бар.
Каталоги и брошюры
- Каталог оборудования фильтрации сжатого воздуха и удаление воды
- Применение стандартов качества ISO для проектирования пневматических систем
Цельнолитые фильтры сжатого воздуха – GDF серия
Модели |
Серия |
Размер соединения |
Расход |
Макс. давление |
Размеры (мм) |
Масса |
|||
|---|---|---|---|---|---|---|---|---|---|
м3 /мин |
куб. фут/мин |
бар |
фунт/кв. дюйм |
Ш |
В |
кг |
|||
GDF005 |
G, H, V, P | 3/8" |
0,5 | 18 | 17 | 250 | 76 | 225 | 0,55 |
GDF007 |
G, H, V, P | 1/2" |
0,7 | 24 | 17 | 250 | 76 | 225 | 0,55 |
GDF013 |
G, H, V, P | 3/4" |
1,3 | 44 | 17 | 250 | 98 | 280 | 1,07 |
GDF018 |
G, H, V, P | 3/4" |
1,8 | 65 | 17 | 250 | 98 | 280 | 1,09 |
GDF025 |
G, H, V, P | 1" |
2,5 | 88 | 17 | 250 | 129 | 319 | 2,06 |
GDF032 |
G, H, V, P | 1" |
3,2 | 112 | 17 | 250 | 129 | 319 | 2,06 |
GDF038 |
G, H, V, P | 1" |
3,8 | 135 | 17 | 250 | 129 | 319 | 2,06 |
| GDF067 | G, H, V, P | 1 1/2" | 6,7 | 235 | 17 | 250 | 129 | 409 | 2,36 |
| GDF082 | G, H, V, P | 1 1/2" | 8,2 | 288 | 17 | 250 | 129 | 409 | 2,36 |
| GDF100 | G, H, V, P | 2" | 10,0 | 353 | 17 | 250 | 170 | 518 | 5,2 |
| GDF0133 | G, H, V, P | 2" | 13,3 | 471 | 17 | 250 | 170 | 518 | 5,24 |
| GDF0167 | G, H, V, P | 2" | 16,7 | 589 | 17 | 250 | 170 | 518 | 5,26 |
| GDF0200 | G, H, V, P | 3" | 20,0 | 706 | 17 | 250 | 205 | 600 | 9,31 |
| GDF0260 | G, H, V, P | 3" | 26,0 | 918 | 17 | 250 | 205 | 700 | 10,69 |
| GDF0305 | G, H, V, P | 3" | 30,5 | 1077 | 17 | 250 | 205 | 700 | 10,69 |
| GDF0383 | G, H, V, P | 3" | 38,3 | 1354 | 17 | 250 | 205 | 930 | 13,7 |
| GDF0450 | G, H, V, P | 3" | 45,0 | 1589 | 17 | 250 | 205 | 930 | 13,7 |
